基本尺寸 | 额定负荷 | 内六角螺钉 | 胀套与轴结合面上的压力Pt(N/mm2) | 胀套与轴毂结合面上的压力Pt'(N/mm2) | 重量G (Kg) |
|||||||||
d | D | I | L | Mt | Ft | d1 | n | MA(N.m) | ||||||
45 | 75 | 64 | 72 | 3.9 | 174 | M8 | 9 | 41 | 185 | 110 | 1.5 | |||
48 | 80 | 64 | 72 | 4.15 | 174 | M8 | 9 | 41 | 170 | 105 | 1.7 | |||
50 | 80 | 64 | 72 | 4.3 | 174 | M8 | 9 | 41 | 165 | 105 | 1.6 | |||
55 | 85 | 64 | 72 | 4.8 | 174 | M8 | 9 | 41 | 150 | 95 | 1.7 | |||
60 | 90 | 64 | 72 | 6.4 | 213 | M8 | 11 | 41 | 170 | 110 | 1.8 | |||
65 | 95 | 64 | 72 | 6.9 | 213 | M8 | 11 | 41 | 155 | 105 | 2.0 | |||
70 | 110 | 78 | 88 | 11.8 | 338 | M10 | 11 | 83 | 185 | 115 | 3.6 | |||
75 | 115 | 78 | 88 | 12.7 | 338 | M10 | 11 | 83 | 170 | 110 | 3.8 | |||
80 | 120 | 78 | 88 | 14.7 | 369 | M10 | 12 | 83 | 175 | 115 | 4.0 | |||
85 | 125 | 78 | 88 | 15.7 | 369 | M10 | 12 | 83 | 165 | 110 | 4.3 | |||
90 | 130 | 78 | 88 | 18.0 | 400 | M10 | 13 | 83 | 170 | 115 | 4.5 | |||
95 | 135 | 78 | 88 | 19.0 | 400 | M10 | 13 | 83 | 160 | 110 | 4.7 | |||
100 | 145 | 100 | 112 | 26.9 | 538 | M12 | 12 | 145 | 160 | 110 | 7.2 | |||
110 | 155 | 100 | 112 | 32.0 | 583 | M12 | 13 | 145 | 155 | 110 | 7.7 | |||
120 | 165 | 100 | 112 | 40.3 | 673 | M12 | 15 | 145 | 165 | 120 | 8.3 | |||
130 | 180 | 116 | 130 | 52.0 | 800 | M14 | 13 | 230 | 155 | 115 | 11.7 | |||
140 | 190 | 116 | 130 | 64.6 | 923 | M14 | 15 | 230 | 170 | 125 | 12.5 | |||
150 | 200 | 116 | 130 | 73.8 | 985 | M14 | 16 | 230 | 165 | 125 | 13.2 | |||
160 | 210 | 116 | 130 | 83.7 | 1045 | M14 | 17 | 230 | 165 | 125 | 14.0 | |||
170 | 225 | 146 | 162 | 109 | 1283 | M16 | 15 | 355 | 150 | 115 | 20.6 | |||
180 | 235 | 146 | 162 | 123.2 | 1369 | M16 | 16 | 355 | 150 | 115 | 21.6 | |||
190 | 250 | 146 | 162 | 138 | 1454 | M16 | 17 | 355 | 150 | 115 | 25.0 | |||
200 | 260 | 146 | 162 | 145.4 | 1454 | M16 | 17 | 355 | 145 | 110 | 26.2 | |||
220 | 285 | 146 | 162 | 188 | 1710 | M16 | 20 | 355 | 155 | 120 | 31.1 | |||
240 | 305 | 146 | 162 | 225 | 1880 | M16 | 22 | 355 | 155 | 120 | 33.6 | |||
260 | 325 | 146 | 162 | 244 | 1880 | M16 | 22 | 355 | 145 | 115 | 36.1 | |||
280 | 355 | 177 | 197 | 373 | 2670 | M20 | 20 | 690 | 155 | 120 | 54.9 | |||
300 | 375 | 177 | 197 | 440 | 2930 | M20 | 22 | 690 | 155 | 125 | 58.3 | |||
320 | 405 | 177 | 197 | 470 | 2930 | M20 | 22 | 690 | 145 | 115 | 71.0 | |||

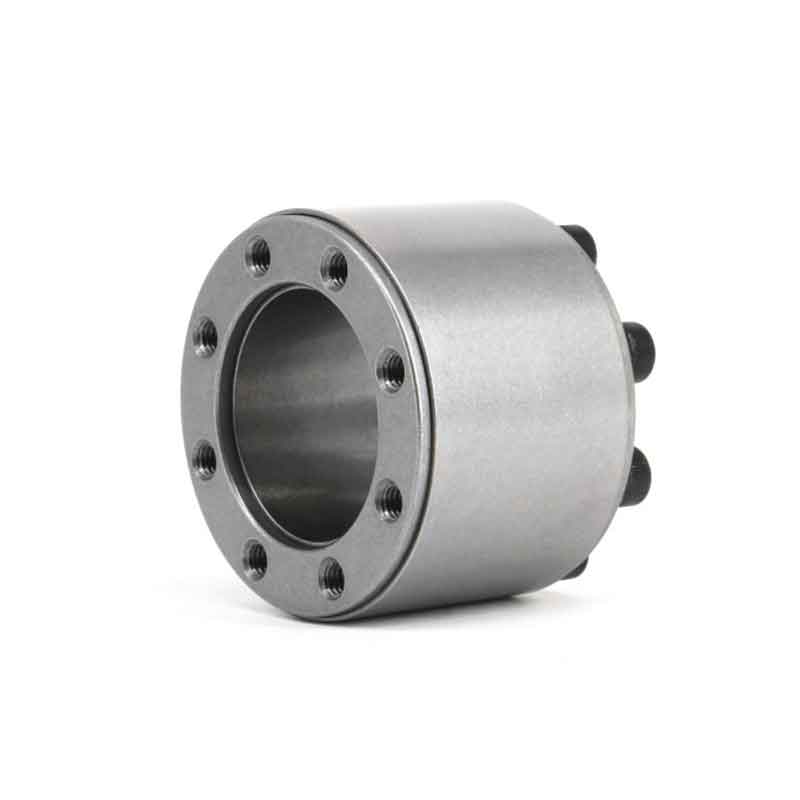

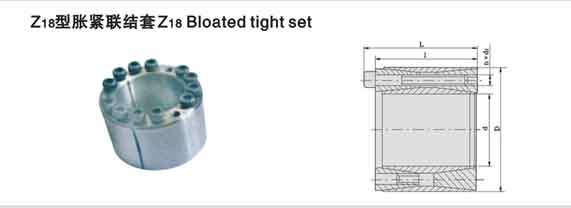

注:Z18型胀紧联结套螺钉的机械性能等级为12.9级 |
