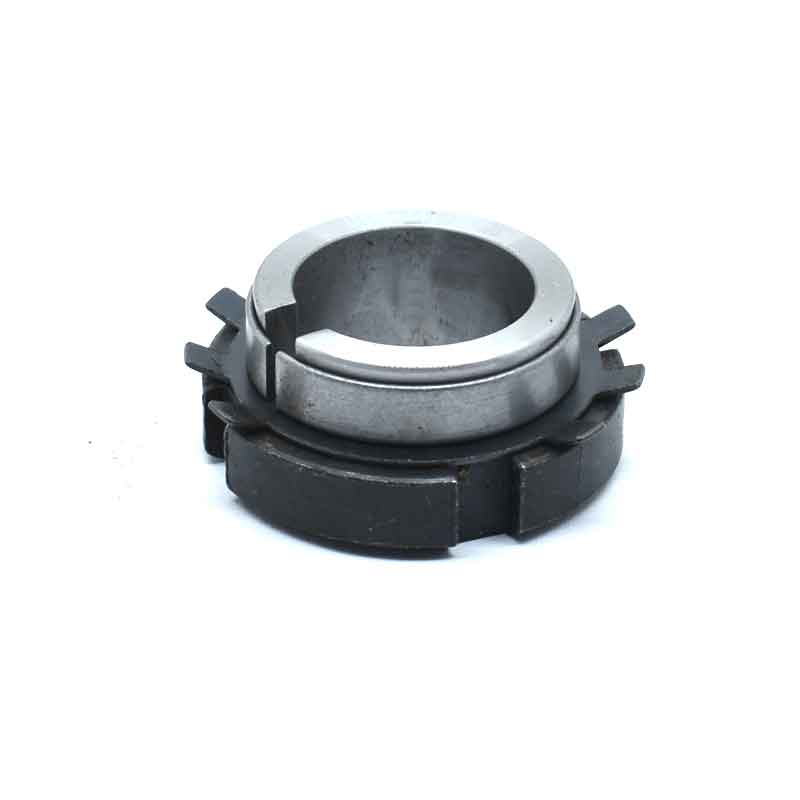

Z19A型胀紧套

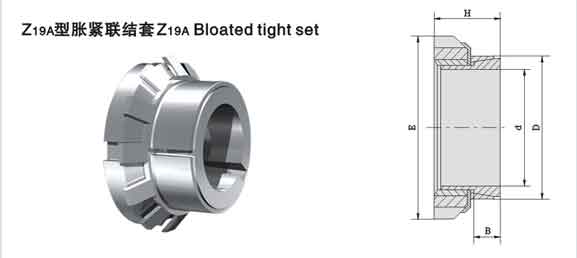

Z19A型胀紧套
基本尺寸 额定负荷 内六角螺钉 胀套与轴结合面上的压力Pt(N/mm2) 胀套与轴毂结合面上的压力Pt'(N/mm2) 重量G
（Kg）
d D E H B Mt Ft d1 MA(N.m)
14 25 32 16.5 6.5 38 5.10 M20×1 95 200 110 0.05
15 25 32 16.5 6.5 41 5.50 M20×1 95 185 110 0.04
16 25 32 16.5 6.5 43 5.45 M20×1 95 174 110 0.04
17 26 32 16.5 6.5 47 5.50 M20×1 95 164 107 0.04
18 26 32 16.5 6.5 49 5.40 M22×1 95 155 107 0.04
18 30 38 16.5 6.5 58 6.60 M25×1.5 160 185 112 0.06
19 30 38 18 6.5 62 6.60 M25×1.5 160 176 112 0.06
20 30 38 18 6.5 66 6.60 M25×1.5 160 167 111 0.06
22 32 38 18 6.5 73 6.60 M25×1.5 160 152 105 0.06
24 35 45 18 6.5 105 8.75 M30×1.5 220 185 127 0.08
25 35 45 18 6.5 110 8.80 M30×1.5 220 178 127 0.07
28 36 45 18 6.5 120 8.55 M32×1.5 220 159 124 0.06
28 40 52 18 6.5 149 10.60 M35×1.5 340 188 141 0.09
30 40 52 19.5 7 160 10.60 M35×1.5 340 164 123 0.09
32 42 52 19.5 7 170 10.60 M36×1.5 340 154 117 0.09
35 45 58 21.5 8 230 13.10 M40×1.5 480 153 120 0.11
36 45 58 21.5 8 240 13.30 M40×1.5 480 149 120 0.1
38 48 58 21.5 8 250 13.10 M42×1.5 480 141 112 0.12
38 50 58 21.5 8 250 13.10 M42×1.5 480 141 112 0.14
40 50 65 24.5 10 310 15.50 M45×1.5 680 124 93 0.14
40 52 65 24.5 10 310 15.50 M45×1.5 680 120 93 0.17
42 55 65 25.5 10 320 15.20 M48×1.5 680 114 87 0.2
45 55 70 25.5 10 400 17.70 M50×1.5 870 122 96 0.16
45 57 70 25.5 10 400 17.70 M50×1.5 870 122 96 0.2
48 60 75 25.5 10 500 20.80 M55×2 970 135 105 0.21
50 60 75 25.5 10 520 20.80 M55×2 970 130 105 0.18
50 62 75 25.5 10 520 20.80 M55×2 970 130 105 0.22
55 65 80 27.5 12 610 22.00 M60×2 1100 103 84 0.21
55 68 80 27.5 12 610 22.00 M60×2 1100 103 84 0.28
56 68 80 27.5 12 620 22.00 M60×2 1100 101 82 0.26
60 70 85 30 12 800 26.60 M65×2 1300 113 93 0.24
60 73 85 30.5 12 800 26.60 M65×2 1300 113 93 0.33
63 79 92 30.5 14 980 31.10 M70×2 1600 107 86 0.43
65 79 92 30.5 14 1010 31.00 M70×2 1600 104 86 0.38
70 84 98 31.5 14 1240 35.40 M75×2 2000 110 92 0.42
