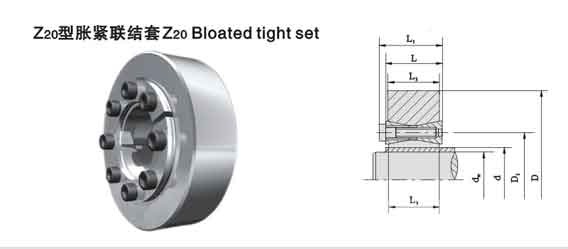

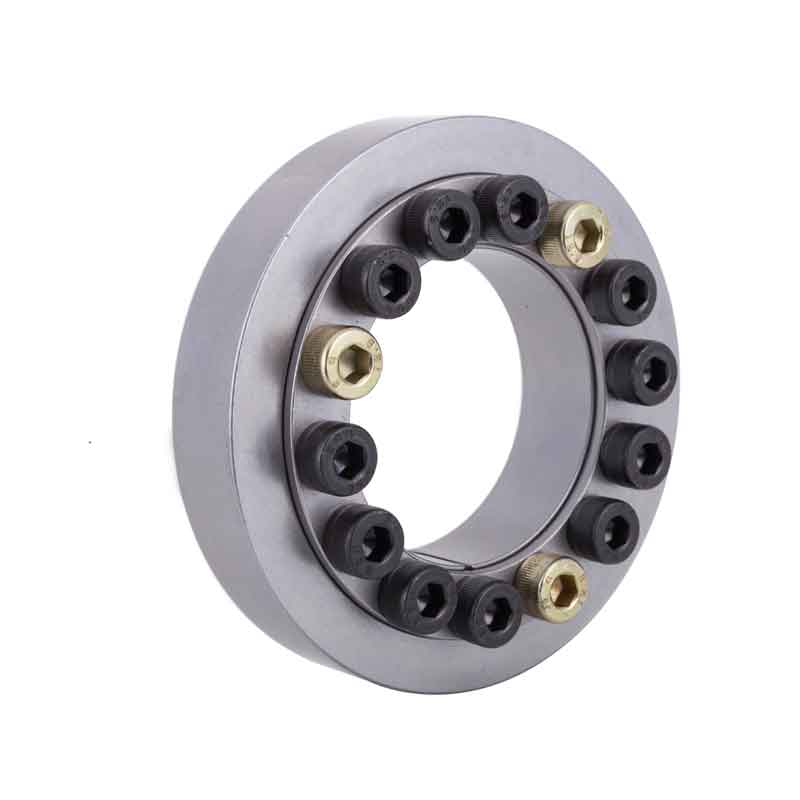

Z20型胀紧套

基本尺寸							额定负荷		内六角螺钉			重量G （Kg）
d	dn	D	D1	L1	L	L3	Mt	Ft	d1	n	MA(N.m)	重量G （Kg）
25	18	60	37.5	27.5	20	17	0.190	21	M6×18	9	17	0.37
25	20	60	37.5	27.5	20	17	0.255	25	M6×18	9	17	0.37
30	20	65	42.5	27.5	20	17	0.205	20	M6×18	9	17	0.42
	22	65	42.5	27.5	20	17	0.270	24	M6×18	9	17	0.42
	24	65	42.5	27.5	20	17	0.340	28	M6×18	9	17	0.42
35	25	72	47.5	27.5	20	17	0.365	29	M6×18	12	17	0.48
	28	72	47.5	27.5	20	17	0.490	35	M6×18	12	17	0.48
	30	72	47.5	27.5	20	17	0.585	39	M6×18	12	17	0.48
40	30	78	52.5	27.5	20	17	0.555	37	M6×18	15	17	0.54
	32	78	52.5	27.5	20	17	0.590	37	M6×18	15	17	0.54
	34	78	52.5	27.5	20	17	0.710	42	M6×18	15	17	0.54
	35	78	52.5	27.5	20	17	0.770	44	M6×18	15	17	0.54
45	35	92	60	33.5	24	20	0.960	55	M8×22	12	41	0.92
	36	92	60	33.5	24	20	1.030	57	M8×22	12	41	0.92
	38	92	60	33.5	24	20	1.200	63	M8×22	12	41	0.92
50	38	98	65	33.5	24	20	1.010	53	M8×22	12	41	1.0
	40	98	65	33.5	24	20	1.160	58	M8×22	12	41	1.0
	42	98	65	33.5	24	20	1.320	63	M8×22	12	41	1.0
55	42	105	70	33.5	24	20	1.330	63	M8×22	14	41	1.1
	45	105	70	33.5	24	20	1.590	70	M8×22	14	41	1.1
	48	105	70	33.5	24	20	1.880	78	M8×22	14	41	1.1
60	48	110	75	33.5	24	20	1.600	67	M8×22	14	41	1.2
	50	110	75	33.5	24	20	1.780	71	M8×22	14	41	1.2
	52	110	75	33.5	24	20	1.890	73	M8×22	14	41	1.2
70	55	138	90	39.5	28	24	2.930	106	M10×25	14	83	2.3
	58	138	90	39.5	28	24	3.370	116	M10×25	14	83	2.3
	60	138	90	39.5	28	24	3.690	123	M10×25	14	83	2.3
80	62	145	100	39.5	28	24	3.140	101	M10×25	14	83	2.4
	65	145	100	39.5	28	24	3.570	110	M10×25	14	83	2.4
	68	145	100	39.5	28	24	4.020	118	M10×25	14	83	2.4
	70	145	100	39.5	28	24	4.350	124	M10×25	14	83	2.4
90	70	160	110	39.5	28	24	4.090	117	M10×25	16	83	2.8
	75	160	110	39.5	28	24	4.890	130	M10×25	16	83	2.8
	78	160	110	39.5	28	24	5.420	139	M10×25	16	83	2.8
100	78	180	122.5	47	33	26	5.980	153	M12×25	14	145	3.8
	80	180	122.5	47	33	26	6.370	159	M12×25	14	145	3.8
	82	180	122.5	47	33	26	6.490	158	M12×30	14	145	3.8
	85	180	122.5	47	33	26	7.160	168	M12×30	14	145	3.8
110	85	190	132.5	47	33	26	6.180	145	M12×30	14	145	4.1
	88	190	132.5	47	33	26	6.800	154	M12×30	14	145	4.1
	90	190	132.5	47	33	26	7.240	160	M12×30	14	145	4.1
	95	190	132.5	47	33	26	8.380	176	M12×30	14	145	4.1
120	95	206	142.5	47	33	26	8.250	173	M12×30	16	145	4.7
	100	205	142.5	47	33	26	9.450	189	M12×30	16	145	4.7
	105	205	142.5	47	33	26	10.740	204	M12×30	16	145	4.7
140	110	230	165	52	38	34	12.860	233	M12×35	22	145	7.4
	115	230	165	52	38	34	14.440	251	M12×35	22	145	7.4
	120	230	165	52	38	34	16.140	269	M12×35	22	145	7.4
160	125	260	185	52	38	34	17.130	274	M12×35	26	145	9.2
	130	260	185	52	38	34	18.990	292	M12×35	26	145	9.2
	135	260	185	52	38	34	20.940	310	M12×35	26	145	9.2
	140	260	185	52	38	34	23.000	328	M12×35	26	145	9.2
注：Z20型胀紧联结套螺钉的机械性能等级为12.9级
